التناضح العكسي عملية التحلية

العملية  الأساسية من  تحلية المياه هو عملية التناضح العكسي. وتتكون من مضخة الضغط العالي ، تليها  جهاز استخلاص الطاقة  وأغشية التناضح العكسي



SWROمضخة الضغط العالي

قبل دخول مياه البحر اغشية  اجهزة التناضح العكسي يتم ضغط  ماء البحر المصفى عن طريق مضخات الضغط العالي عادة بين 55 و 85 بار هذا الضغطيعتمد على ملوحة و درجة حرارة  المياه.

تركيبة المياه الرئيسية للبحار والمحيطات

احسب الضغط المناسب في تطبيقك

أنواع المضخات

الكباس ومكبس المضخة ومضخة الطرد المركزي> 5 M3 / ساعة

تصميم الضغط

55-85 bar

المواد

التيتانيوم



برونز



CO/ Ni Alloy

SS 904 L

SS 2205


جهاز استخلاص الطاقة (ERD)

انخفاض الضغط على الأغشية RO هو 1.5 إلى 2 بار، اعتمادا على عدد من العناصر في أوعية الضغط، لذلك يتم تحرير التركيز تحت ضغط عال.

بفضل أجهزة استخلاص الطاقة، فمن الممكن إعادة استخدام الطاقة من تدفق التركيز. يتم توجيه التركيز إلى ERD، حيث نقل مباشرة من الطاقة إلى جزء من مياه التغذية واردة.

هناك نوعان من المفاهيم الرئيسية لاستعادة الطاقة

:

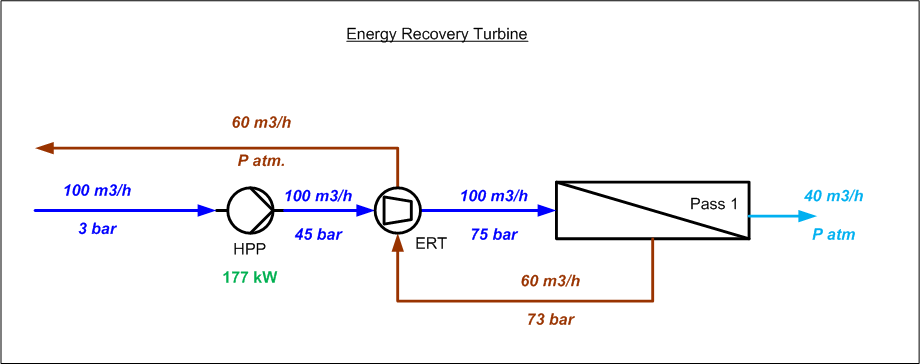

- استخلاص الطاقة التوربينات (ERT)

SSD MSS
Courtesy of FedCo

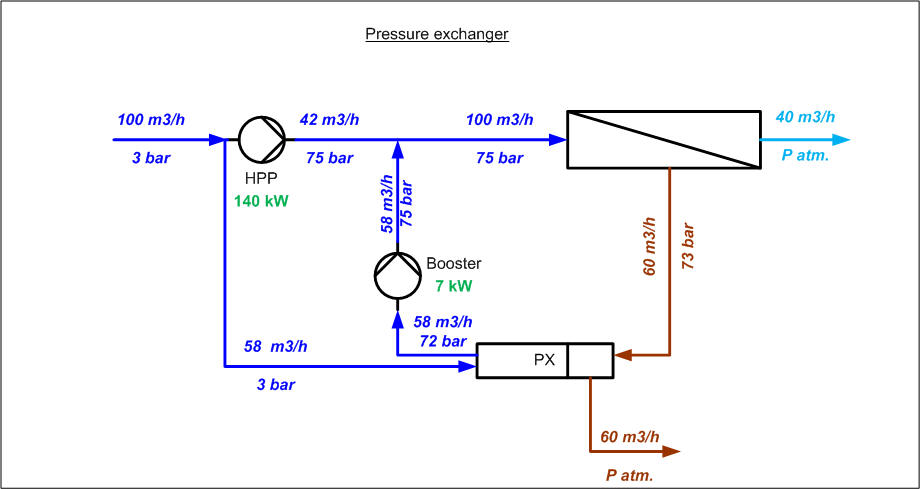

- مبادل الضغط(PX)

Courtesy of Grundfos

سبيل المثال:

معدل التدفق مياه البحر: 100 M3 / ساعة
تطبيق الضغط: 75 بار
R.O. استرداد: 40٪
  معدل التدفق التخلل: 40 M3 / ساعة

الطاقة المطلوبة دون أجهزة استرداد الطاقة: 300 كيلوواط
طاقة محددة: 300/40 = 7.5 kWh/m3

الطاقة المطلوبة في التوربينات استعادة الطاقة: 177 كيلوواط
طاقة محددة: 177/40 = 4.4 kWh/m3

الطاقة المطلوبة في المبادل الضغط: 140 كيلوواط
طاقة محددة: 140/40 = 3.5 kWh/m3
نوع الجهاز توفير الطاقة التكاليف
استخلاص الطاقة التوربينات (ERT) 30-40% +
مبادل الضغط (PX) 50-60% ++

 تحليلات تكاليف التحلية



انظر مخطط تدفق كامل للتناضح العكسي لمياه البحر

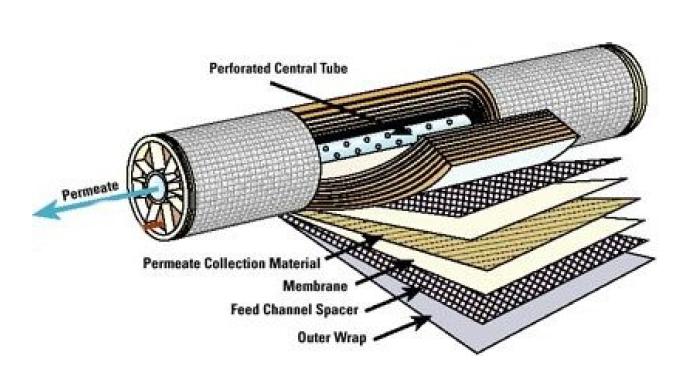

اللفوف الحلزونية لوحدات التناضح العكسي لمياه البحر

الأغشية الأكثر شيوعا المستخدمة في تحلية المياه RO هي اللفوف الحلزونية المركب رقيقة. أنها تتكون في ورقة مختومة شقة مثل ظرف والجرح في دوامة.

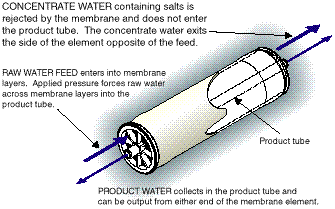

CONCENTRATE WATER containing salta is rejected by the membrane and does not ener the product tube. the concentrate water exits the side of the element opposite of the feed. RAW WATER FEED enters into membrane layers. Applied pressure forces raw water across membrane layers into the product tube. PRODUCT WATER collects in the produt tube and can be output from either end of the membrane element.

اللفوف الحلزونية لوحدات التناضح العكسي

 الأغشية النموذجية بأقطار3: 2.5 "، 4" و 8 " أغشية التناضح العكسي مياه البحر  لديها أقصى معدل التدفق تتخلل تتراوح 1،4 حتي 37،9 M3 / د، لذلك غالبا ما يطلب من العديد من الأغشية لتلبية متطلبات محطة الإنتاج .

يتم تصنيع أغشية التناضح العكسي مياه البحر  في مركب رقيقة من شركةDow Chemical (Filmtec), Hydranautics, Osmonics (Desal) and Toray .

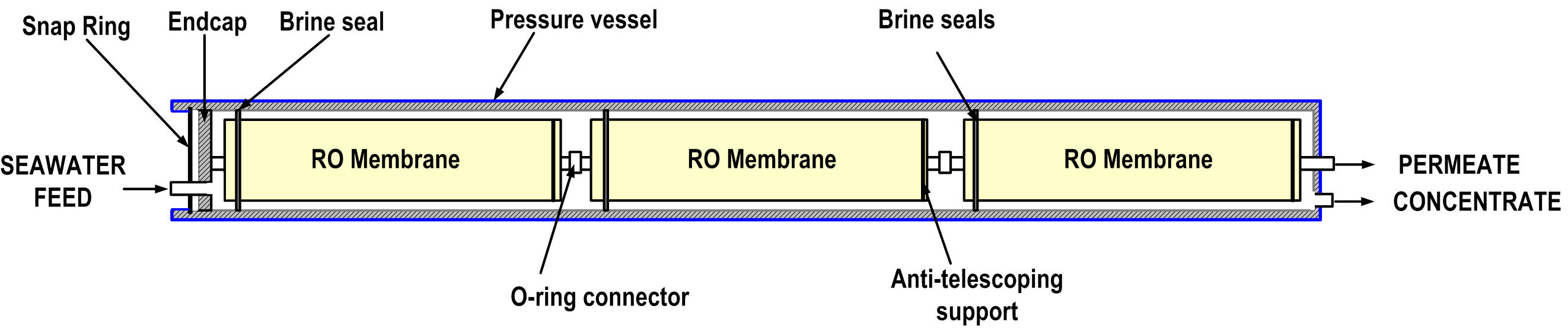

يتم تضمين الأغشية في سلسلة في أوعية الضغط وعدد من العنصر الغشاء في أوعية الضغط يمكن أن تختلف 1 حتي 8:

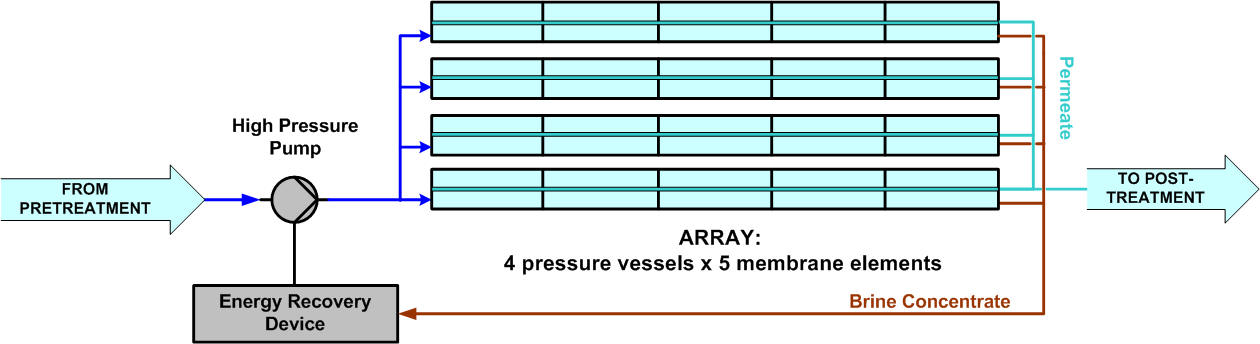

ثم يتم ترتيب أوعية الضغط في نفس الوقت لتلبية تدفق الأغشية الضغط والمواصفات وكذلك متطلبات الإنتاج:



العدد الإجمالي للأغشية وأوعية الضغط المطلوبة وترتيبها (مجموعة) يعتمد على تدفق وتتخلل الضغط المطبق، أي الملوحة ودرجة الحرارة.

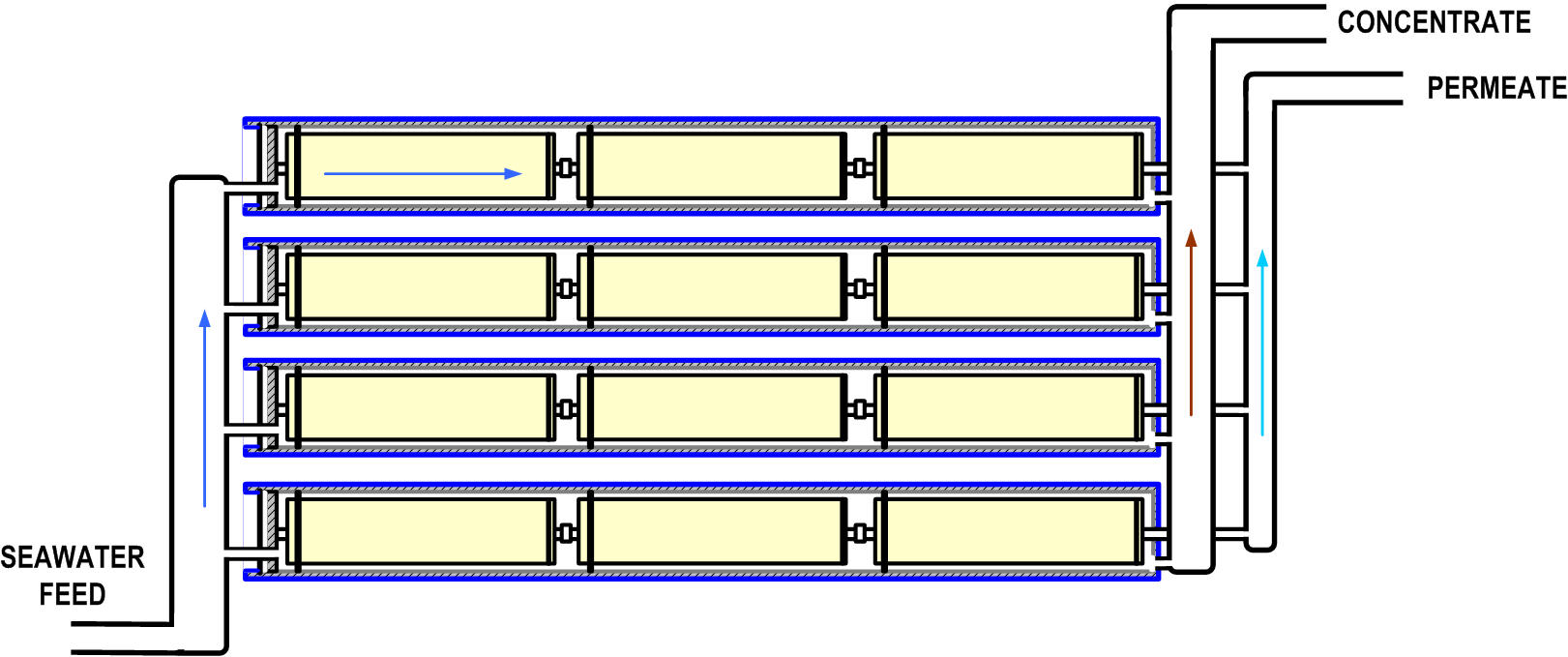

 رفوف أوعية ضغط التناضح العكسي

مهندسي لانتيك يصممون الاجهزة الاكثر كفاءة من حيث التكلفة لمياه البحرفي عملية التناضح العكسي على أساس مواصفات المياه الخاصة بك
